一、概述

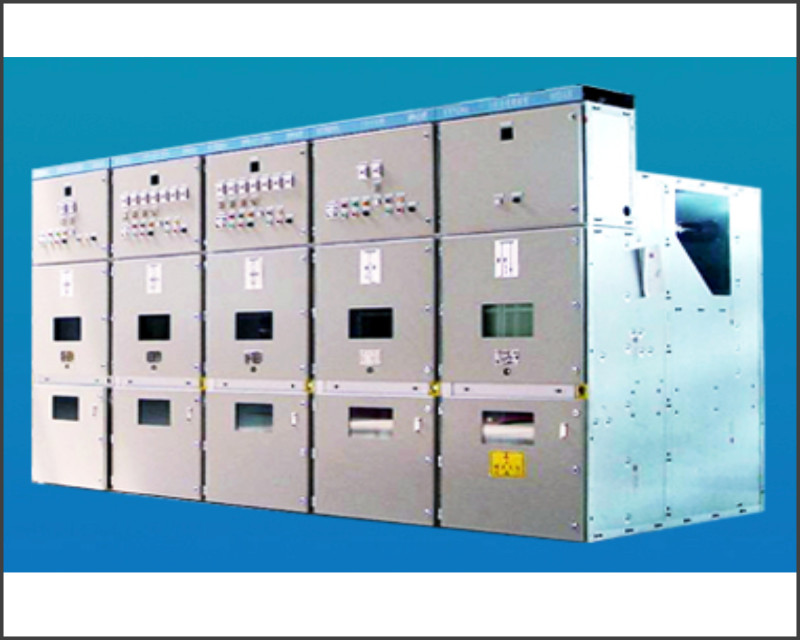

　　KYN28A-12(Z)铠装移开式交流金属关闭开关装备（又称GZS1开关装备）系由西安森源公司开发和提供手艺转让的户内中压开关装备。。。。。它适用于三相交流50Hz电力系统，，，，，，用于接受和分派电能并对电路实验控制、�；；；；；；；；ぜ凹嗖�。。。。。
切合标准：
　　GB3906-91《3～35kv交流金属关闭开关装备》
　　GB11022-89《高压开关装备通用手艺条件》
　　IEC298(1990)《额定电压1kV以上50kV及以下交流金属关闭开关装备和控制装备》
　　DL404-91《户内交流高压开关柜订货手艺条件》
　　开关装备按GB3906—91中的铠装式金属关闭开关装备而设计。。。。。整体是由柜体和中置式可抽出部件(即手车)两大部分组成(见图1)。。。。。柜体分四个单独的隔室,外壳防护品级为IP4X,各小室间和断路器室门翻开时防护品级为IP2X。。。。。具有倾轧收支线、电缆收支线及其它功效计划,经排列组合后能成为种种计划形式的配电装置。。。。。本开关装备可以从下面举行装置调试和维护。。。。。因此它可以背靠背组成双重排列和靠墙装置,提高了开关装备的清静性、无邪性,镌汰了占地面积。。。。。
1.外壳及其它
　　开关装备的外壳是选用入口敷铝锌薄钢板,CNC机床加工,并接纳多重折边工艺。。。。。这样使整个柜体不但具有精度高、很强的抗侵蚀与抗氧化作用,并且由于接纳多重折边工艺,使柜体比其它同类装备柜体整体重量轻、机械强度高、形状雅观。。。。。柜体接纳组装式结构,用拉铆螺母和高强度的螺栓联接而成。。。。。这样使加工生产周期短、零部件通用性强、占地面积小,便于组织生产。。。。。
2.手车
　　手车骨架接纳薄钢板经GNC机床加工后组装而成。。。。�；；；；；；；；盗寰病⒖煽俊⑽扌啊⑵局び猛静畋�,手车分断路器手车、电压互感器手车、计量手车、隔离手车几种。。。。。种种手车按模数,积木式转变,同规格手车可以百分之百自由交流。。。。。手车在柜体内有退出(隔离)位置和事情位置,每一位置都划分有定位装置,以包管联锁可靠,必需按操作程序举行操作。。。。。种种手车均接纳蜗轮、蜗杆摇动推进、退出,其操作轻盈、无邪,适合于种种值班职员操作。。。。。手车当需要移开柜体时,用一只专用转运车,就可以利便取出,举行种种检查、维护；；；；；；；；并且接纳中置式,整个车体积小,检查、维护都极利便。。。。。
3.隔室
　　开关装备主要电气元件都有其自力的隔室,即：断路器手车室、母线室、电缆室、继电器仪表室。。。。。各隔室间防护品级都抵达IP2X；；；；；；；；除继电器室外,其它三隔室都划分有其泄压通道。。。。。由于接纳了中置式形式，，，，，，电缆室位置大大增添,因此装备可接多路电缆。。。。。
3.1断路器隔室
　　隔室两侧装置了轨道,供手车15在柜内由隔离位置移动至事情位置。。。。。静触头盒6的隔板13(活门)装置在手车室的后壁上。。。。。当手车从断开位置移动到事情位置历程中,上、下静触头盒上的活门与手车联动,同时自动翻开；；；；；；；；当反偏向移动时活门则自动闭合,直至手车退至一定位置完全笼罩住静触头盒,形成有用隔离,同时由于上、下活门不联动,在磨练时,可锁定带电侧的活门,从而包管磨练维护职员不触及带电体。。。。。在断路器室门关闭时,手车同样能操作,通过上门视察窗,可以视察隔室内手车所处位置、合、分闸显示、储能状态。。。。。
3.2母线隔室
　　主母线4是单台拼接相互贯串联接(见图2)。。。。。通太过支母线2和静触头盒牢靠。。。。。主母线和联络母线为矩形截面的铜排；；；；；；；；用于大电流负荷时接纳双根母排并联。。。。。分支母线通过螺栓联接静触头盒6和主母线上,不需要松其它支持。。。。。关于特殊需要,母线可用热缩套和联接螺栓绝缘套和端帽笼罩,相邻柜母线用套管3牢靠。。。。。这样联接母线间所保存的空气缓冲,在若是泛起内部故障电弧时,能避免其贯串熔化,套管3能有用把事故限制在隔室内而不向其它柜伸张。。。。。
3.3电缆隔室
　　开关装备接纳中置式,因而电缆室空间较大。。。。。电流互感7接地开关8装在隔室后壁上,避雷器10装置于隔室后下部。。。。。将手车15和可抽出式水平隔板17移开后,施工职员就能从正面进入柜内装置和维护。。。。。电缆室内的电缆毗连导体,每相可并1～3根单芯电缆。。。。。须要时每相可并接6根单芯电缆,联接电缆的柜底配制开缝的可卸式非金属封板或不导磁金属封板,确保了施工利便。。。。。
3.4继电器仪表室
　　继电器仪表内可装置继电�；；；；；；；；ぴ⒁潜怼⒋缂嗖熘甘酒�,以及特殊要求的二次装备。。。。。浚�？？？刂葡呗贩笊柙谧愎豢占涞南卟勰�,并有金属盖板,可使二次线与高压室隔离。。。。。其左侧线槽是为控制小线的引进和引出预留的,开关柜自身内部的小线敷设在右侧。。。。。在继电器仪表室的顶板上还留有便于施工的小母线穿越孔。。。。。接线时,仪表室顶盖板可供翻转,便于小母线的装置。。。。。
4.避免误操作联锁装置
　　开关装备内装有清静可靠的联锁装置,完全知足五防的要求。。。。。
a.仪表室门上装有提醒性的按钮或KK型转换开关,以避免误合、误分断路器。。。。。
b.断路器手车在试验或事情位置时,断路器才华举行合分操作,并且在断路器合闸后,手车无法移动,避免了带负荷误推拉断路器。。。。。
c.仅当接地开关处在分闸位置时,断路器手车才华从断开位置移至事情位置。。。。。仅当断路器手车处于断开位置时,接地开关才华举行合闸操作(接地开关可装带电压显示装置)。。。。。这样实现了避免带电误合接地开关。。。。。
d.接地开关处在分闸位置时关合断路器。。。。。接地开关处于分闸位置时,下门及后门都无法翻开,避免了误入带电距离。。。。。
e.断路器手车确着实试验或事情位置,而没有控制电压时,仅能手动分闸,不可合闸。。。。。
f.断路器手车在事情位置时,二次插头被锁定不可拔开。。。。。
g.各柜体可装电气联锁。。。。。
　　本开关装备还可以在接地开关操作机构上加装电磁铁锁定装置以提高可靠性,其订货时按用户的需求选择。。。。。
5.泄压装置
　　在断路器手车室,母线室和电缆室的上方均设有泄压装置,当断路器或母线爆发内部电弧时,陪同电弧的泛起,开关柜内部气压升高,装设在门上的特殊密封圈把柜前面关闭起来,顶部装备的泄压金属板将被自动翻开,释放压力和渗透气体,以确保操作职员和开关柜的清静。。。。。
6.二次插头与手车的位置联锁
　　开关设惫亓二次线与断路器手车的二次线的联络是通过手动二次插头来实现的。。。。。二次插头的动触头通过一个尼龙波纹伸缩管与断路器手车相联,二次静触头座装设在开关柜手车室的右上方。。。。。断路器手车只有在断开位置时.才华插上息争除二次插头,断路器手车处于事情位置时由于断路器手车的合闸机构被电磁铁锁定,断路器手车在二次插头未接通之前仅能举行分闸无法使其合闸。。。。。
7.带电显示装置
　　若是用户有需求时,开关柜内可设有检测一次回路运行的可选件即带电显示装置。。。。。该装置由高压传感器和显示器两单位组成,该装置不但可以提醒高压回路带电状态,并且还可以与电磁锁配合,抵达避免带电关合接地开关、避免误入带电距离,从而提高配套产品的防误性能。。。。。
8.避免凝露和侵蚀
　　为了避免在高温度或温度转变较大的天气情形中爆发凝露带来之危险,在断路器室和电缆室内划分装设加热器,以便在上述情形之中使用和避免侵蚀爆发。。。。。
9.接地装置
　　在电缆室内单独设立有10×40mm的接地铜排,此排能贯串相邻各柜,并与柜体优异接触。。。。。此接地排供直接地之元器件使用。。。。。同时由于整个柜体用敷铝锌板相联,这样使整个柜体都处在优异接地状态之中,确保运行操作职员及柜体清静。。。。。
