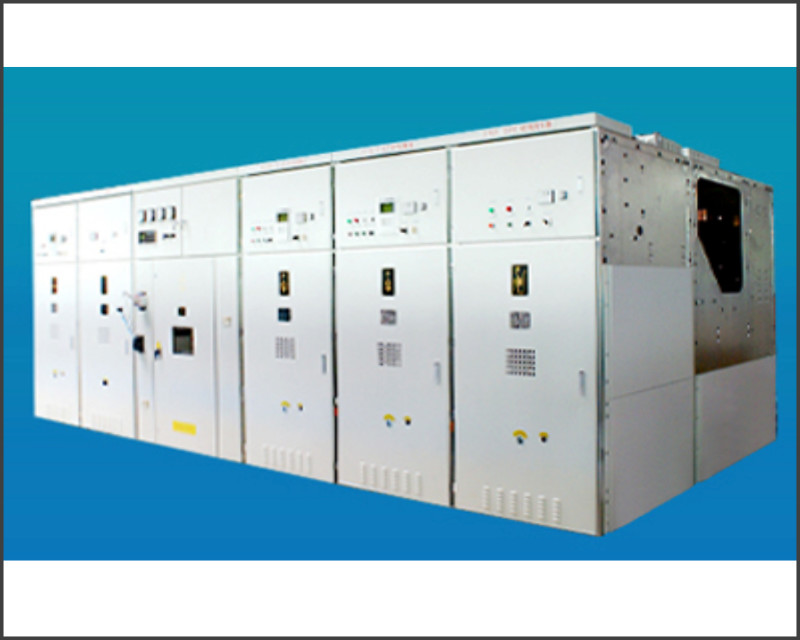

KYN61－40.5（Z）户内高压真空开关柜

????

KYN61－40.5（Z）户内高压真空开关柜

888.BY集团官网

产品详细先容

主要特点：
柜体结构接纳组装式，，，，，，，，断路器接纳手车落地结构;配用全新型复合绝缘真空断路器，，，，，，，，并具有交流性好替换简朴一特点。。。。。。。。手车车架中装有丝杠螺母推进机构，，，，，，，，可轻松移下手车，，，，，，，，并避免误操作而损坏推进结构。。。。。。。。所有的操作均可在柜门关闭状态下举行。。。。。。。。主开关、手车、开关柜门之间的联锁均接纳强制性机械闭锁方法，，，，，，，，知足“五防”功效。。。。。。。。电缆室空间充裕，，，，，，，，可毗连多根电缆。。。。。。。�？？？？？？？焖俚乜赜糜诮拥睾突芈范搪贰！！！！�。。。外壳防护品级IP3X，，，，，，，，手车室门翻开状态下，，，，，，，，防护品级IP2X, 产品切合GB3906-1991、DL404-1997及参照接纳国际IEC-298标准。。。。。。。。
继电仪表室：
KYN61-40.5(Z)型户内高压真空开关柜（以下简称开关柜）系三相交流50Hz、额定电压40.5KV的户内成套配电装置。。。。。。。。作为发电厂、变电站及工矿企业界接受和分派电能之用，，，，，，，，对电路起到控制、�；；；；；；；ず图觳獾裙π�，，，，，，，，还可用于频仍操作的场合。。。。。。。。本开关柜切合GB/T11022-1999、GB3906-1991及DL404-1997等标准。。。。。。。。
情形温度：上限+40℃，，，，，，，，且24h内测得的平均值不得凌驾35℃，，，，，，，，下限-10℃.
海拔高度：不凌驾1000米。。。。。。。。
相对温度：日平均值不大于95%, 月平均值不大于90%。。。。。。。。
地动烈度：不凌驾8度。。。。。。。。
水蒸汽压力：日平均值不凌驾2.2kPa, 月平均值不凌驾1.8kPa。。。。。。。。
无火灾、爆炸危险、严重腌臜、化学侵蚀及强烈振动的场合。。。。。。。。
开关柜结构说明：
开关柜按GB3906-1991和IEC298中铠装式金属关闭开关装备标准而设计。。。。。。。。整体由柜体和可抽出部分（手车）两部分组成。。。。。。。。柜体结构为组装式，，，，，，，，用螺栓栓接组合成型。。。。。。。。用金属隔板将开头柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室。。。。。。。。外壳防护品级抵达IP3X，，，，，，，，各隔室间防护品级为IP2X，，，，，，，，并且所有金属结构件可靠接地，，，，，，，，主回路系统的各隔室有自力排气的压力释放通道。。。。。。。。
外壳与隔板：
开关柜的外壳和隔板是用冷轧钢板经数控机床加工和折弯之后栓接而成。。。。。。。。因此装配好的开关柜能包管结构尺寸的统一性。。。。。。。�？？？？？？？毓癖桓粑下菲魇摇⒅髂赶呤摇⒌缋率液图痰缙饕潜硎�，，，，，，，，各部分以接地的金属隔板脱离。。。。。。。。
手车：
手车凭证用途可分为断路器手车、熔断器手车、熔断器加避雷器手车、隔离手车等，，，，，，，，种种手车的形状尺寸相同，，，，，，，，相同用途的手车具有交流性。。。。。。。。手车有试验隔离位置和事情位置，，，，，，，，每一次位置都设有联锁装置以包管手车处于以上两位置时不可随便移动。。。。。。。。
断路器隔室：
断路器隔室内装置了特定的轨道供手车移动。。。。。。。。断路器在试验位置与事情位置之间移动时，，，，，，，，隔离活门自动翻开或关闭，，，，，，，，包管了事情职员不触及带电体。。。。。。。。手车可在柜门关闭的情形下被操作，，，，，，，，通过视察窗可看到手车在柜内所处的位置，，，，，，，，同时看到手车上的功效标记。。。。。。。。
母线小室：
主母线从一个个开关柜引至另一个开关柜通太过支小母线和静触头盒牢靠，，，，，，，，在穿越邻柜侧板时用母套管牢靠。。。。。。。。所有母接纳复合绝缘方法。。。。。。。。
电缆隔室：
电缆室内可装置PT、接地开关、避雷器和多根电源。。。。。。。。
继电器室：
断电器室内板和面板可装置控制、�；；；；；；；ぴ⒓屏俊⑾允疽潜怼⒋缂嗖庵甘酒鞯榷卧！！！！�。。。
联锁装置:
工关柜具有可靠的联锁装置，，，，，，，，切实包管了操作职员及装备的清静：
1.当接地开关在分闸位置时，，，，，，，，手车才华从试验/隔离位置移到事情位置;且后门不可能翻开，，，，，，，，避免了误入带电距离。。。。。。。。
2.当手车完全拉出柜外时或手车在柜内试验/隔离位置且接地开关联锁解锁时，，，，，，，，可以举行接地开关合闸操作；；；；；；；手车在事情位置时，，，，，，，，可以举行接地开关合闸操作；；；；；；；手车在事情位置时，，，，，，，，不可闭合接地开关。。。。。。。。避免了带电误合接地开关，，，，，，，，阻止了接地开关处在闭合位置时将手车移至事情位置。。。。。。。。
3.断路器手在试验/隔离位置或事情位置时，，，，，，，，才华操作断路器；；；；；；；且断路器合闸后，，，，，，，，手车无法移动，，，，，，，，避免了带负荷误推拉断路器。。。。。。。。
4.各柜体间可装电气联锁。。。。。。。。
接地装置：
在电缆室内，，，，，，，，单独设有6X50mm2的接地母线，，，，，，，，此母线能贯串相邻各柜，，，，，，，，与柜体优异接触。。。。。。。。
开关柜形状尺寸：
形状尺寸（宽X深X高）：1400mm X 2800 X 2600.
